FC-Viewer for MS-Excel

2009.10.28 Ver3.13公開
2009.08.20 Ver3.11公開
2009.07.27UPDATE


最新バージョンはVer.3.13です。

旧FC-FcpViewerからの正式ユーザーの方は最新版をお送りしますのでご連絡ください。


本プログラムは以前にフリーダムコンピューター専用に開発した2つのプログラム

  ・FC-FcpViewer (セッティングデータ FCPファイルのビュア)
  ・FC-LogViewer (ログデータのビュア)

をそれぞれ機能UPしさらに二つを統合したものです。

ただし、FC03a以降に対応しており、それ以前のバージョンは旧バージョンでのみの対応となります。ご連絡ください。

【アップデートされた機能】

( 共通 )
・メニューボタンでEXCEL初心者でも分かり易いようにした

( FCP-Viewer)

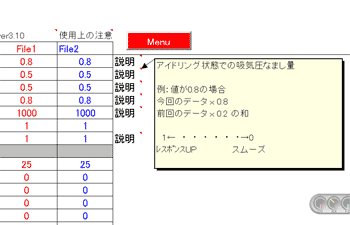

・代表的なパラメーターの内容説明(コメントスタイル)を追加
・不具合部分の修正

( LOG-Viewer )
・ステータス情報を含む全パラメーターを表示するようにした
・2つのLOGデータを読み込めるようにした
・読み込んだ2つのLOGデータの比較が可能
・燃料マップの妥当性をピボットグラフで表示

【動作環境】

   ・Microsoft EXCEL 2000or 2003

        2008では不具合が発生します。
        面倒なので今のところ対応予定はありません。(笑)

        「マクロのセキュリティーを"中"にしてください」
        「ツール」→「アドイン」→「分析ツール」を導入してください

以下の環境にて作製・動作確認しました。

・WindowsXP
・MS-Excel2000「マクロのセキュリティーを"中"にしてください」
・FC03a 「空燃比連動機能option有」
・FCSS2.10

【ソフトの使用方法】

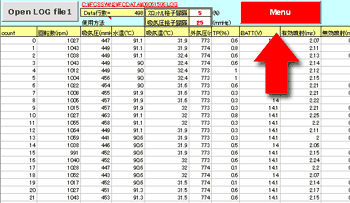

1:メニューボタン



各シート共通に設置された「Menu」ボタンを押すと各機能へのジャンプボタンが表示される。


「FCPデータ画面」:FCPファイルを読み込み、各パラメータを確認、比較する画面

「点火時期」:点火時期MAPを表示、比較する画面

「噴射量」:噴射量MAPを表示、比較する画面

「スロットル」:スロットル開度MAPを表示、比較する画面

「空燃比」:空燃比MAPを表示、比較する画面
         ※空燃比連動OP無しの場合は機能しません




二つのLOGファイルを読み込めます(LOG1,LOG2)

「データ」:ログファイルを読み込む画面

「グラフ」:読み込んだログファイルをグラフ化、解析する画面

「比較」:LOG1,LOG2のそれぞれ指定した範囲を比較する画面

2:FCP-Viewer編

基本的には旧バージョンとほとんど同じ内容なので、内容についてはコチラをご覧ください。
一部間違いがあった箇所の修正と、代表的な各パラメータについての説明を補助機能として追加しました。


3:LOG-Viewer編

旧バージョンに対して以下の機能追加をしてます。

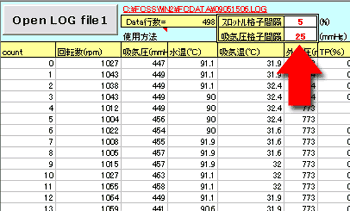

−1:解析用MAP格子間隔の指定


スロットルMAPおよび吸気圧MAPにセットしている格子間隔を入力する。

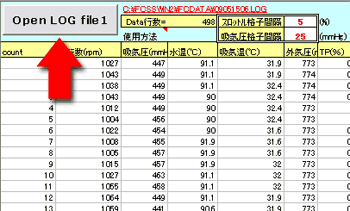

−2:LOGファイルを開く


LOGファイルを指定し、読み込む。

ファイルサイズが大きいと読込みに時間が掛かります(パソコンのスペック依存)が、気長にお待ちください。

−3:グラフ画面を開く

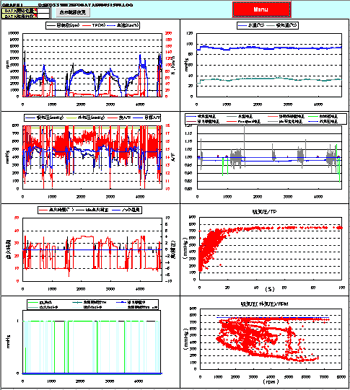

色々な切り口でログデータを自動でグラフ化します。

特に注目したい区間をクローズアップさせることも可能です。

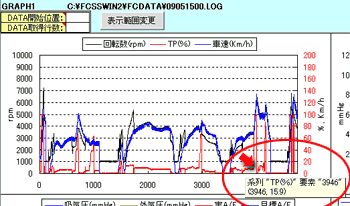

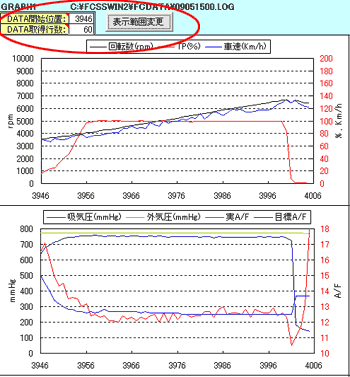

グラフ上にカーソルを当てるとそのポイントのデータが表示されます。この例の場合「3946カウント」ですから「DATA開始位置」に3946と入力。次に「DATA取得行数」に拡大させたい範囲を入力します。


「表示範囲変更」ボタンを押すと拡大表示されます。

−4:燃料MAP解析



上記「解析用MAP格子間隔の指定」で指定されたMAP格子毎に燃料MAPを評価します。

・「MAP補正値」:各ポイントの燃料MAPの値にこの値を掛けます。

   MAP補正値=( 実空燃比/目標空燃比 ) x Feedback補正値
    この値を平均したもの。

・「σ」:MAP補正値の標準偏差

    値が小さいほどデータバラつきが無く信頼できる。

・「Count」:各ポイントのデータ数

    値が多いほど信頼できる。

−5:ログ比較

基本的にスロットル全開でのデータを比較し、セッティングの優劣を検討します。

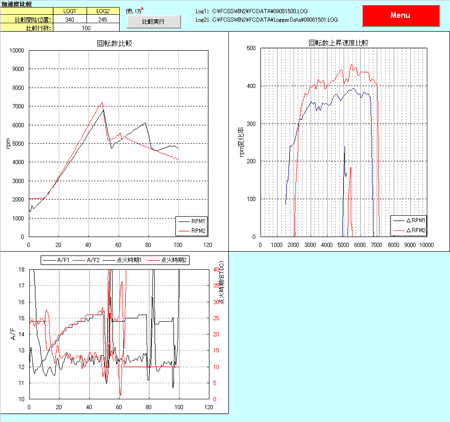

LOG1およびLOG2の比較開始カウント数を指定し、比較する範囲を指定し「比較実行」ボタンを押します。



回転数の上昇速度、各回転数の回転数変化値、その時の点火時期、空燃比を表示します。 尚、ご存知の通りログデータには時間軸が存在しません。横軸にカウント数を使っている為、LOG取得環境の変化があると(例えばPCを変えた)適切な評価が出来ません。 同じ環境で取得したLOGデータ同士で比較してください。





【入手方法】

フリー公開終了しました。

3,000円前後のカンパ、もしくは、余った部品、パーツなどと交換ということでお願いします。

また、手に得意な技術がある方は技術交換ということでもOKです。

本プログラムはフリーダムで頑張るプライベーター仲間へ作製したものであり、商用での使用を禁じます。使わんと思うけど(笑)

本プログラムはロードスターNA8用のデータを元に作製してますので、他の車種・モデルで使用できるかは未確認です。

レビン・トレノ、MR2、CIVIC で確認が取れました。
